一、用途

該磁環電抗器用于APF/SVG電力濾波和無功補償裝置中。當?shù)蛪弘娋W(wǎng)中有大量諧波源或功率因數不足時，APF/SVG能實時進行諧波濾除和無功補償，其反應的速度是ms級的。電抗器在該裝置中能有效地抑制IGBT產生的高次諧波，起到平滑波形的作用，使得裝置的輸出波形在滿足濾波和無功補償?shù)囊�求時，又不給電網帶來高次諧波污染。

二、 結構特點
1.該電抗器為單相干式。
2.磁芯采用高頻環境下專用的低損耗軟磁材料制成，高飽和磁密，環形，內部無氣隙，呈密實的整體。
3.線圈采用H級銅線繞制，排列緊密且均勻，外表不包絕緣層，具有較佳的美感且有較好的散熱性能。
4.電抗器的線圈和磁芯經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和磁芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高頻高溫下亦能安全地?zé)o噪音地運行。

5.電抗器的緊固件采用不銹鋼材料和耐高溫樹脂，外露部件均采取了防腐蝕處理。

三、 使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

四、 性能參數
1.可用于1000V以下的各電壓等級的電力系統。
2.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值：磁芯和線圈圈溫升不超過95K。
5.電抗器噪聲不大于45dB。
6.電抗器能在工頻加高次諧波電流下長期運行。

7.耐溫等級H級（180℃）。

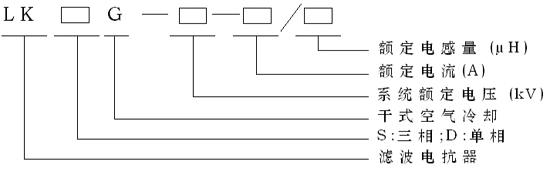

五、 型號說明

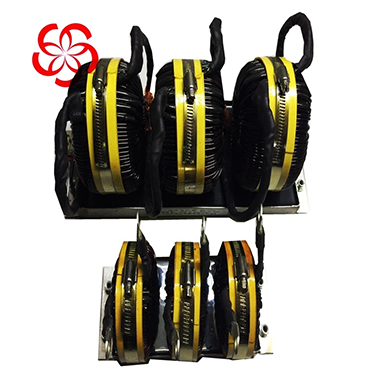

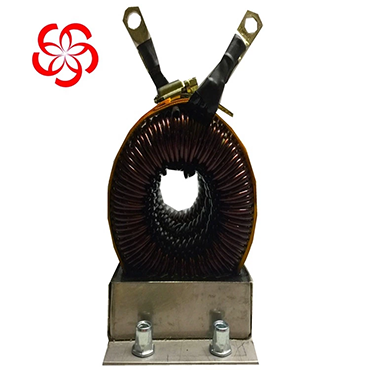

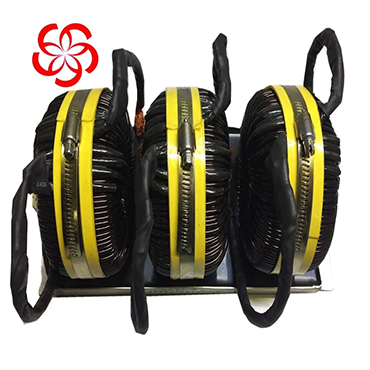

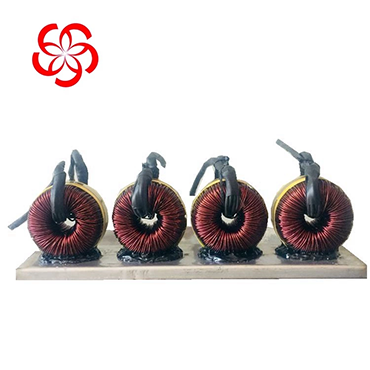

六、圖片
